Trong lĩnh vực công nghiệp hiện đại, việc kiểm soát và tối ưu hóa năng lượng nhiệt đóng vai trò quan trọng trong quá trình sản xuất. Một trong những thiết bị không thể thiếu trong hệ thống nhiệt là dàn trao đổi nhiệt công nghiệp. Vậy dàn trao đổi nhiệt công nghiệp là gì? Thiết bị này hoạt động như thế nào và có vai trò gì trong các nhà máy? Bài viết dưới đây sẽ giúp bạn có cái nhìn rõ ràng hơn về thiết bị này cũng như cách lựa chọn sao cho phù hợp nhất với nhu cầu thực tế.
Dàn trao đổi nhiệt công nghiệp là gì?
Khái niệm cơ bản
Dàn trao đổi nhiệt công nghiệp là thiết bị được sử dụng để truyền nhiệt giữa hai hoặc nhiều dòng chất lưu (chất lỏng hoặc khí) mà không làm cho chúng tiếp xúc trực tiếp. Thiết bị này cho phép nhiệt lượng được truyền từ dòng có nhiệt độ cao sang dòng có nhiệt độ thấp nhằm tiết kiệm năng lượng, tăng hiệu suất và giảm chi phí vận hành.
Cấu tạo phổ biến của dàn trao đổi nhiệt
Tùy theo loại hình và mục đích sử dụng, dàn trao đổi nhiệt có thể có cấu tạo khác nhau, nhưng nhìn chung thường bao gồm:
-
Ống dẫn nhiệt: Là nơi lưu thông dòng nóng hoặc dòng lạnh.
-
Vỏ bọc bên ngoài: Giữ vai trò cách nhiệt và bảo vệ hệ thống.
-
Tấm truyền nhiệt hoặc ống chùm: Tăng diện tích tiếp xúc để tối ưu hiệu suất trao đổi nhiệt.
-
Cổng vào/ra chất lỏng: Giúp chất lưu ra vào thiết bị dễ dàng.
-
Bề mặt truyền nhiệt: Có thể là dạng phẳng, dạng sóng, dạng vây để tăng diện tích tiếp xúc.
Nguyên lý hoạt động
Nguyên lý hoạt động của dàn trao đổi nhiệt công nghiệp dựa trên sự chênh lệch nhiệt độ giữa các dòng chất lưu. Khi dòng chất lỏng nóng đi qua thiết bị, nó truyền nhiệt sang dòng chất lỏng lạnh mà không bị trộn lẫn. Sự truyền nhiệt diễn ra qua bề mặt kim loại (như thép không gỉ, đồng) có tính dẫn nhiệt cao.
Ứng dụng của dàn trao đổi nhiệt công nghiệp
Trong ngành năng lượng
Dàn trao đổi nhiệt là thiết bị không thể thiếu trong các nhà máy nhiệt điện, nơi cần tận dụng nhiệt từ khí thải hoặc hơi nước để tái sử dụng. Nó giúp tiết kiệm nhiên liệu và giảm phát thải ra môi trường.
Trong ngành hóa chất và thực phẩm
Trong các nhà máy hóa chất, dược phẩm, hoặc thực phẩm, việc kiểm soát nhiệt độ trong quá trình phản ứng, lên men hoặc làm lạnh là cực kỳ quan trọng. Dàn trao đổi nhiệt giúp ổn định nhiệt độ và đảm bảo chất lượng sản phẩm đầu ra.
Trong công nghiệp cơ khí và luyện kim
Nhiệt độ cao thường xuyên xuất hiện trong quá trình luyện kim, gia công vật liệu, đúc khuôn,… Việc giải nhiệt đúng cách là yếu tố then chốt để bảo vệ máy móc và đảm bảo an toàn vận hành. Dàn trao đổi nhiệt đóng vai trò làm mát cho dầu thủy lực, nước tuần hoàn hoặc khí nén.
Trong hệ thống HVAC và công trình dân dụng
Dàn trao đổi nhiệt cũng được dùng phổ biến trong hệ thống điều hòa không khí, thông gió (HVAC) và hệ thống cấp nhiệt cho các tòa nhà lớn. Nhờ thiết bị này, không khí được làm mát hoặc sưởi ấm một cách hiệu quả hơn.

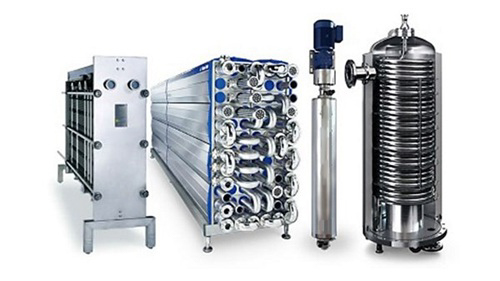

Các loại dàn trao đổi nhiệt công nghiệp phổ biến

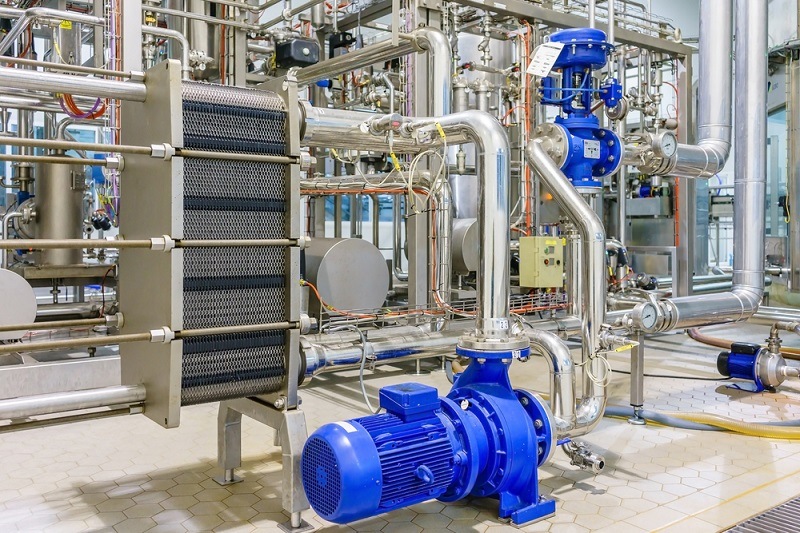

Dàn trao đổi nhiệt dạng tấm
Là loại phổ biến nhất với cấu trúc gồm nhiều tấm kim loại ghép song song nhau. Loại này có hiệu suất truyền nhiệt cao, dễ bảo trì và phù hợp với các ứng dụng có áp suất và nhiệt độ trung bình.
Dàn trao đổi nhiệt dạng ống chùm
Gồm nhiều ống nhỏ nằm bên trong một vỏ lớn. Dòng chất lưu nóng và lạnh đi qua hai hệ thống riêng biệt. Dạng ống chùm phù hợp với môi trường khắc nghiệt, áp suất cao, hoặc dòng chảy có tính ăn mòn mạnh.
Dàn trao đổi nhiệt dạng vỏ và ống
Thiết kế bao gồm một chùm ống nằm trong vỏ kim loại. Một dòng chất lỏng đi qua các ống, dòng còn lại đi qua không gian giữa các ống và vỏ. Đây là loại được dùng nhiều trong ngành dầu khí và hóa chất.
Dàn trao đổi nhiệt dạng khí – khí
Dùng để trao đổi nhiệt giữa hai dòng khí, thường áp dụng trong hệ thống hồi nhiệt khí thải, tăng hiệu suất đốt lò hoặc tiết kiệm năng lượng cho hệ thống sấy.
Cách chọn dàn trao đổi nhiệt phù hợp
Xác định nhu cầu và môi trường sử dụng
Trước tiên, bạn cần xác định rõ mục đích sử dụng: làm nóng, làm mát, ngưng tụ, bốc hơi, hay thu hồi nhiệt. Đồng thời, cần xác định các yếu tố môi trường như:
-
Nhiệt độ và áp suất hoạt động
-
Loại chất lưu (nước, dầu, khí, hóa chất,…)
-
Tính chất ăn mòn hoặc đóng cặn
Tính toán lưu lượng và công suất
Tính toán đúng lưu lượng chất lỏng và công suất nhiệt yêu cầu là yếu tố sống còn để đảm bảo thiết bị hoạt động hiệu quả. Nếu chọn thiết bị quá nhỏ, sẽ dễ gây quá tải và hỏng hóc. Nếu chọn quá lớn thì lãng phí chi phí đầu tư và vận hành.
Lựa chọn vật liệu phù hợp
Vật liệu chế tạo nên bề mặt truyền nhiệt cần có khả năng chịu nhiệt, chống ăn mòn, và dẫn nhiệt tốt. Các vật liệu phổ biến gồm:
-
Thép không gỉ (inox)
-
Đồng
-
Hợp kim nhôm
-
Titan (dùng cho môi trường biển, nước mặn)
Tính toán hiệu suất trao đổi nhiệt
Chọn thiết bị có hiệu suất trao đổi nhiệt cao sẽ giúp tiết kiệm năng lượng và giảm chi phí vận hành. Yếu tố này liên quan đến:
-
Diện tích bề mặt truyền nhiệt
-
Hình dạng và cấu trúc của tấm hoặc ống
-
Tốc độ dòng chảy của chất lỏng
Xem xét khả năng vệ sinh và bảo trì
Tùy ngành nghề mà việc vệ sinh thiết bị có thể yêu cầu thường xuyên (đặc biệt là ngành thực phẩm). Vì vậy, nên chọn loại dàn trao đổi nhiệt có thiết kế dễ tháo lắp và vệ sinh.
Một số lưu ý khi sử dụng dàn trao đổi nhiệt
Lắp đặt đúng kỹ thuật
Việc lắp đặt phải tuân thủ đúng quy chuẩn kỹ thuật để tránh rò rỉ, rung động hoặc quá tải. Cần có các van an toàn, thiết bị đo áp suất và nhiệt độ để giám sát hoạt động liên tục.
Bảo trì định kỳ
Dàn trao đổi nhiệt cần được vệ sinh định kỳ để loại bỏ cặn bẩn, rỉ sét hoặc dầu mỡ. Việc bảo trì định kỳ giúp kéo dài tuổi thọ thiết bị và tăng hiệu suất trao đổi nhiệt.
Kiểm tra hiện tượng quá nhiệt hoặc nghẹt dòng
Nếu không phát hiện kịp thời, những hiện tượng như nghẹt dòng hoặc chênh áp quá lớn sẽ gây ra hư hỏng nặng, thậm chí nguy hiểm cho hệ thống vận hành.
Dàn trao đổi nhiệt công nghiệp là một thiết bị thiết yếu trong hầu hết các hệ thống sản xuất và xử lý nhiệt hiện nay. Việc hiểu rõ “dàn trao đổi nhiệt công nghiệp là gì”, cùng với các ứng dụng và tiêu chí lựa chọn thiết bị phù hợp, sẽ giúp các doanh nghiệp và kỹ sư vận hành tối ưu hiệu suất và tiết kiệm chi phí. Khi lựa chọn thiết bị, hãy cân nhắc kỹ về nhu cầu sử dụng, công suất, vật liệu và độ bền để đảm bảo hiệu quả dài lâu.
